Smart vatten digital mätare

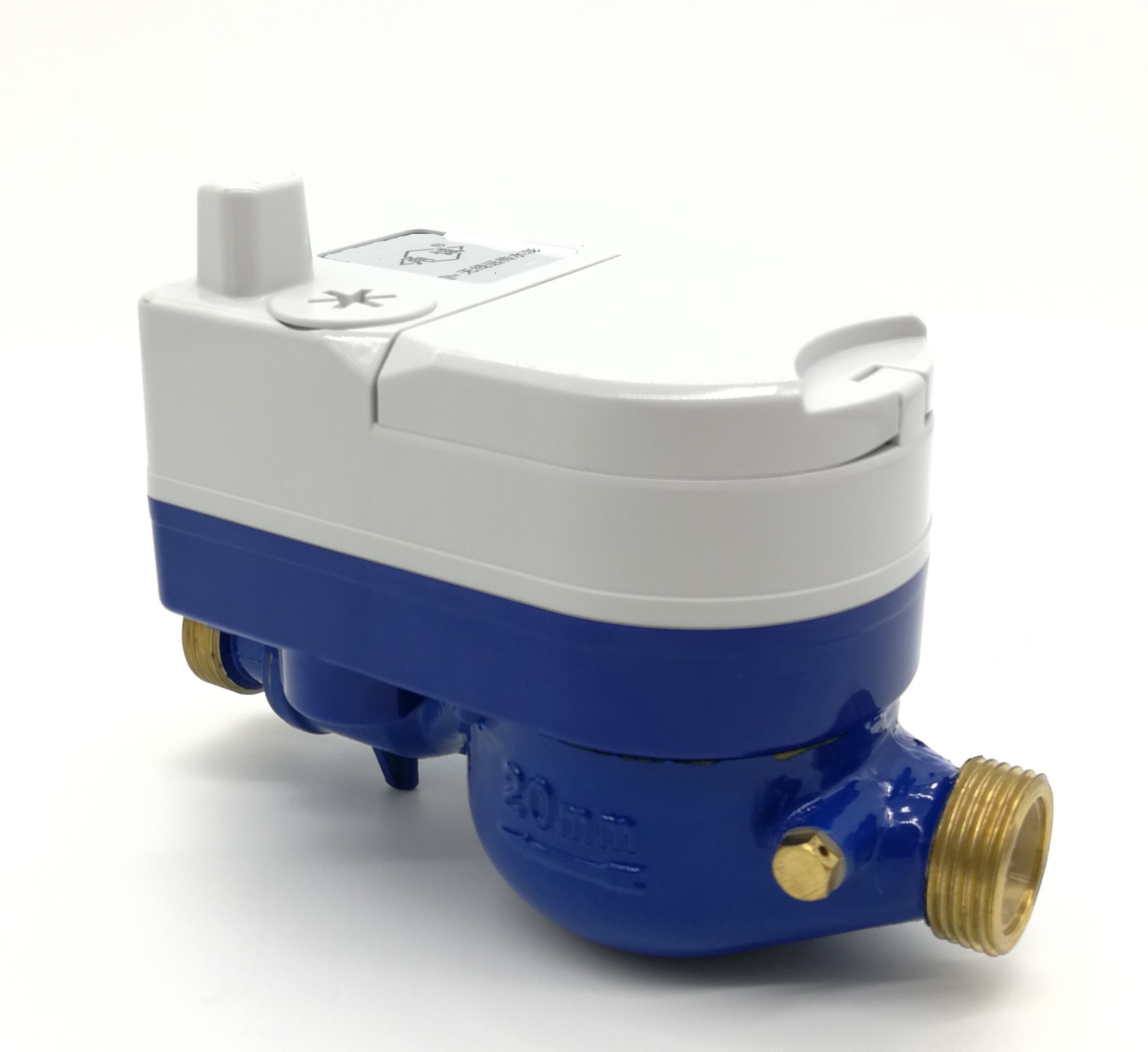

LXZ3 är en fjärrventilstyrd fotoelektrisk direktavläsning smart vattenmätare som mäter kallt dricksvatten för bostäder i storlekar 15mm-40mm för kallt vatten.
Funktioner
* Antagande av M-BUS- eller RS485-kommunikationsläge.
* Elektroniska delar är förseglade separat och vattentätheten kan vara IP68.
* Högsta noggrannhet, lägsta fel, låg startflöde.
* Vattenmätare med flera strålar.
* Magnetisk drivning, lägre överföringsmotstånd, grodresistent. * Magnetisk skärm, för yttre magnetfältskydd
* Låg energiförbrukning.
* Att vara stabil och pålitlig av" positionsidentifiering" egenskaper hos fotoelektrisk och mikroelektronisk teknik.
* Automatisk läsning och hantering.
* Varje mätare har ett unikt platsnummer, enkel trådkonstruktion.
* Ventilen kan fjärrstängas och stängas av med en hanteringsprogramvara.
Standard överensstämmelse
Tekniska data överensstämmer med ISO 4064 klass B, klass C, R80, R100, R125 eller R160 standard för horisontell installation.
Valfria funktioner
* Mätarkropp: Mässing och järn för val.
* Kommunikationsgränssnittsläge: RS485 -gränssnitt eller MBUS -gränssnitt (tillval)
* Kommunikationsöverföringshastighet: 1200bps, 2400bps, 4800bps eller 9600bps (tillval)
*Kommunikationsspecifikation: CJ/T188-2004-avtal, DL/T645-2007 eller MODBUS-avtal (valfritt), eller ett särskilt avtal som ska göras för beställning.
Arbetsvillkor
*Strömförsörjning: DC 9-24V (RS485-gränssnitt) och DC24-42V (MBUS-gränssnitt);
* Luftfuktighet: 0 ~ 95% relativ luftfuktighet
*Avståndet mellan datainsamlare och mätare: ≤300m;
* Strömförbrukning: ≤1uA (statisk arbetsström); ≤12uA (omedelbar ström vid fjärravläsning)
* Vattentemperatur: ≤50ºC för kallvattenmätare
* Vattentemperatur: ≤90ºC för varmvattenmätare
* Vattentryck: ≤1MPa eller 1.6MPa (tillval 10bar eller 16bar)
Installationskrav
*Mätaren bör installeras i vertikalt läge med flödesriktningen som indikeras av pilen som gjutits i mätarens kropp med registret uppåt.
*Rörledningen måste spolas innan installation.
*Mätaren ska vara konstant full av vatten under drift.
Maximalt tillåtet fel
I den nedre zonen från Qmin (Q1) inklusive upp till men exklusive Qt (Q2) är ± 5%.
I den övre zonen från Qt (Q2) inklusive till och med Qmax (Q4) är ± 2%(kallvattenmätare).
I den övre zonen från Qt (Q2) inklusive till och med Qmax (Q4) är ± 3% (varmvattenmätare).
Tillbehör
Varje vattenmätare har en uppsättning kopplingar som tillval: 2st rör, 2st mutter och 2st packning.
HUVUDTEKNISKA DATA Enligt ISO4064: 2003 (gammal standard)
| Storlek | Tum | Klass | Qmax | Qn | Qt | Qmin | Min läsning | Max läsning |
| Maximalt flöde | Nominellt flöde | Övergångsflöde | Min flöde | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
HUVUDTEKNISKA DATA Enligt ISO4064: 2014 (Ny standard)
| DN | Mm | 15 | 20 | 25 |
| STORLEK | Tum | 1/2" | 3/4" | 1" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | |
| R80 | Q2(L/h) | 50 | 80 | 126 |
| Q1(L/h) | 31.25 | 50 | 78.75 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 |
| Q1(L/h) | 25 | 40 | 63 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 |
| Q1(L/h) | 20 | 32 | 50.4 | |
| R160 | Q2(L/h) | 25 | 40 | 63 |
| Q1(L/h) | 15.62 | 25 | 39.37 | |
| Min avläsning (m³) | 0.00005 | 0.00005 | 0.00005 | |
| Max avläsning (m³) | 99999 | 99999 | 99999 | |
| Max tryck (MAP) | 16 | 16 | 16 | |
| Max förlust (ΔP) | 63 | 63 | 63 | |
| Max temperatur | T50 | T50 | T50 | |
Mått och vikt
| Mätarstorlek | L | L1 | Bredd B | Höjd H | Anslutningstråd | Trådlängd |
| mm | D | m | ||||
| 15 | 258 | 165 | 85 | 120 | G ¾″B | 1 |
| 20 | 298 | 195 | 85 | 120 | G 1″B | 1 |
| 25 | 345 | 225 | 97 | 130 | G 1 1/4″B | 1 |
