15 mm förbetalda vattenmätare

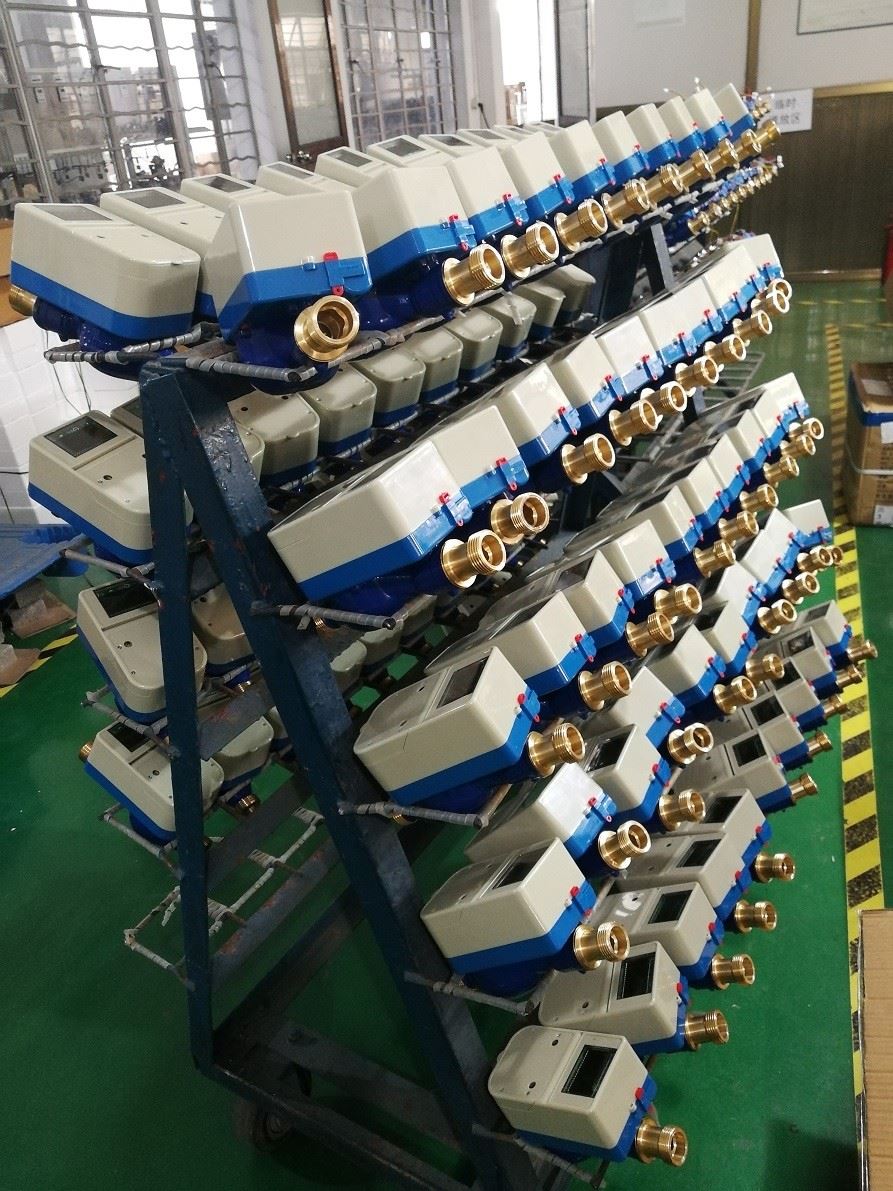

LXSK-E2 är RF-kort (induktiv) intelligent vattenmätare med fjärrventilfunktion i storlekar från 15 mm till 40 mm. Den mäter mängden kallt vatten eller dricksvatten som passerar genom rörledningarna.
Funktioner
* En meter, ett kort.
* Vattenmätare av torr eller våt typ med flera strålar med ventilstyrning.
* Kulventil antagen, motordriven.
* Förskottsbetalningsfunktion: användarens betalning först. Ingen betalning, inget vatten.
* Synkronisering Displayfunktion: LCD -skärm och mekanisk display samtidigt.
* Larmfunktion: Ventilen stängs automatiskt och LCD -displayen visar larminformation när balansen är mindre än den inställda volymen.
* Batteribrist: När batteriet inte räcker till ska ventilen stängas automatiskt
* Antimagnetisk attackfunktion: Vattenmätare har automatisk skyddsfunktion. Det stänger av ventilen när magnetfält närmar sig.
* Pulsutgångsalternativ: Reed switch; hall
Standard överensstämmelse
Tekniska data överensstämmer med ISO 4064 klass B, R80, R100 standard för horisontell installation.
Huvudsakliga tekniska parametrar
Sensors arbetsspänning: DC2,8 till 3,6V (hall), DC1-10V (reed switch) Strömförsörjning: 3,6V litiumbatteri Statisk arbetsström: ≤7uA Statusskydd: Självdataminne och spara data i mer än 10 år . Installationsläge: Horisontell installation Antal sensorer: 2 (dubbelpuls) Arbetsvattentemperatur: 0,1ºC till 30ºC Tryckförlust: ≤0,1 Mpa Ventil' s omkopplingstid: 7 s Arbetsström utan belastning: 25 ~ 35 mA Blockström: ≥ 150Ma Motorns livslängd: ventilkopplingstiderna är mer än 5000 gånger.
Arbetsvillkor
Vattentemperatur: ≤50ºC för kallvattenmätare
Vattentemperatur: ≤90ºC för varmvattenmätare
Vattentryck: ≤1MPa (10 bar) Arbetsfuktighet:<>
Installationskrav
*Mätaren bör installeras i horisontellt läge med flödets riktning, vilket indikeras av pilen som gjutits i mätarens kropp med registret vänd uppåt.
*Rörledningen måste spolas innan installation.
*Mätaren ska vara konstant full av vatten under drift.
Maximalt tillåtet fel
I den nedre zonen från Qmin (Q1) inklusive upp till men exklusive Qt (Q2) är ± 5%. I den övre zonen från Qt (Q2) inklusive till och med Qmax (Q4) är ± 2% (kallvattenmätare).
I den övre zonen från Qt (Q2) inklusive till och med Qmax (Q4) är ± 3% (varmvattenmätare).
Tillbehör
Varje vattenmätare har en uppsättning kopplingar som tillval: 2st rör, 2st mutter och 2st packning
HUVUDTEKNISKA DATA Enligt ISO4064: 2003 (gammal standard)
| Storlek | Tum | Klass | Qmax | Qn | Qt | Qmin | Min läsning | Max läsning |
| Maximalt flöde | Nominellt flöde | Övergångsflöde | Min flöde | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
HUVUDTEKNISKA DATA Enligt ISO4064: 2014 (ny standard)
| DN | Mm | 15 | 20 | 25 | 32 | 40 |
| STORLEK | Tum | 1/2" | 3/4" | 1" | 11/4" | 11/2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | |
| Min avläsning (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Max avläsning (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Max tryck (MAP) | 16 | 16 | 16 | 16 | 16 | |
| Max förlust (ΔP) | 63 | 63 | 63 | 63 | 63 | |
| Max temperatur | T50 | T50 | T50 | T50 | T50 | |
| Alternativ för pulsutgång | vassströmbrytare | |||||
| hall | ||||||
Mått och vikt
| Mätarstorlek | Längd | Bredd | Höjd | Anslutningstråd |
| Dia | ||||
| DN | L | W | H | D |
| mm | mm | |||
| 15 | 165 | 105 | 116 | G 3/4B |
| 20 | 195 | 105 | 116 | G 1B |
| 25 | 225 | 105 | 116 | G1 1/4B |
| 32 | 225 | 105 | 116 | G1 1/2B |
| 40 | 360 | 115 | 225 | G 2' B |
